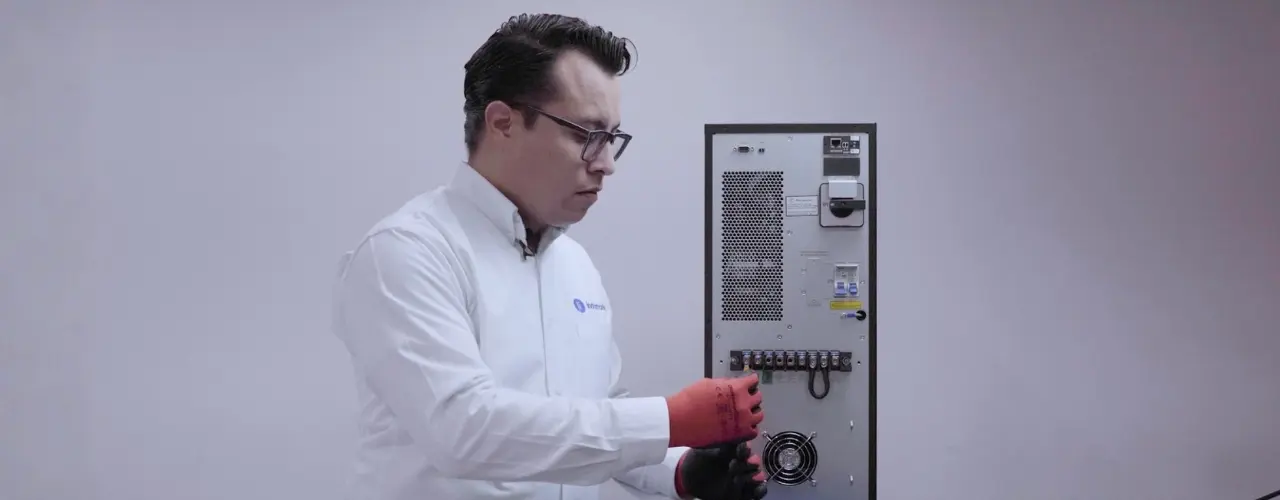

Instalación de UPS-IND 1206 HF: pasos, requisitos y errores que debes evitar
Si ya recibiste tu UPS-IND 1206 HF, lo peor que puedes hacer es improvisar la conexión. Es un equipo de 6 kVA pensado para proteger cargas críticas, y un error en la instalación de UPS-IND 1206 HF (un puente mal puesto, un selector en la posición incorrecta) puede dejarte sin respaldo justo cuando más lo necesitas. Aquí tienes el procedimiento completo, en el orden exacto en que debes ejecutarlo.
Índice
Requisitos previos antes de instalar el UPS-IND 1206 HF
Antes de tocar el equipo, confirma que la instalación eléctrica del sitio cumple con los rangos de operación del UPS-IND HF 1206.
Revisa también el espacio físico: el UPS debe quedar en posición vertical, sobre piso plano, sin vibraciones ni inclinación mayor a 5°, con al menos 30 a 50 cm de separación respecto a la pared en la parte posterior y los costados, para permitir disipación de calor. La temperatura ambiente recomendada es de 0 a 40°C, idealmente entre 20 y 25°C con aire acondicionado en el cuarto.
Antes de desempacar, ten lista la lista de verificación del contenido de la caja: equipo UPS-IND HF 12060, guía rápida de instalación, guía de configuración SNMP Wise Way, hoja de garantía, cable Ethernet, puente externo, cable de baterías, cinchos y contactos secos. Si falta algún elemento, contacta a Industronic antes de continuar (812 085 8045 o contacto@industronic.com.mx).
Pasos para la instalación correcta del UPS-IND 1206 HF
1. Desempaca el equipo y confirma el contenido contra la lista de verificación, revisando que no haya daño físico visible.
2. Instala el equipo respetando las protecciones y calibres de cable sugeridos en el diagrama unifilar del manual.
3. Verifica que la instalación eléctrica del sitio corresponda a los rangos de operación: entrada 220 V ±25%, salida según la configuración que necesites.
4. Conecta la entrada y la salida al tablero de distribución de acuerdo con el tipo de conexión que vayas a usar.
5. Si tu sistema incluye tiempo de respaldo extendido, conecta el banco de baterías en este paso.
Preparación del espacio, conexiones eléctricas y configuración inicial
El UPS-IND 1206 HF bifásico admite dos tipos de conexión según el voltaje de salida que necesites. Conexión tipo 1 (salida en 120 Vca solamente): puente entre N1-N2 y entre L1-L2, con tierra conectada a N1-N2. Conecta la carga a las terminales L1 y N2, y deja el selector en posición de 208 V.
Conexión tipo 2 (salida en 208, 220, 230 o 240 Vca con derivación al centro): puente entre N1-L2, carga conectada a L1 y N2, selector en posición de 240 V. Si necesitas voltajes de línea a neutro, conecta la tierra a N2.
Elegir el tipo de conexión equivocado para tu necesidad de voltaje de salida es, por sí solo, la causa más común de que el equipo entregue un voltaje distinto al esperado, así que confirma este punto antes de energizar nada.
Para encender el equipo, sigue el orden exacto: primero sube el interruptor de bypass, después el de power, y si tienes banco de baterías, primero el interruptor del banco externo y luego el interruptor de baterías. Antes de unir el banco interno con el externo, verifica que la polaridad de ambos coincida. Finalmente, en el panel frontal, presiona el botón ON.
Los errores más comunes durante la instalación y cómo evitarlos
Encender los interruptores en el orden incorrecto. El equipo espera bypass → power → baterías, en ese orden. Invertirlo puede generar fallas de arranque o que el equipo no transfiera correctamente a modo de respaldo.
Conectar el banco de baterías sin verificar polaridad. Antes de unir el banco interno y el externo, confirma que ambos coincidan en polaridad. Es uno de los pasos donde la guía oficial pone mayor énfasis de advertencia, precisamente porque el error es común y el daño puede ser irreversible.
Elegir mal el tipo de conexión (1 o 2) para el voltaje de salida que necesitas. Si tu carga requiere 120 V y configuras el equipo para la conexión tipo 2, el voltaje de salida no coincidirá con lo que tu equipo necesita.
No esperar el tiempo de enfriamiento al apagar. Después de apagar el equipo, debes esperar al menos 5 minutos antes de realizar cualquier movimiento físico al UPS.
Intentar emparalelar equipos sin un técnico certificado. Si tu instalación requiere emparalelamiento de varios UPS, este procedimiento debe hacerlo exclusivamente un técnico certificado Industronic.
Verificación post-instalación: confirme que todo funciona correctamente
Una vez encendido, verifica que el voltaje de salida esté dentro del rango correspondiente a tu carga conectada. Si tu sistema cuenta con tiempo de respaldo extendido, realiza una prueba de simulación de corte de energía para confirmar que el equipo transfiere correctamente a modo batería sin que la carga se interrumpa.
Si tienes acceso a red local, conecta la tarjeta SNMP con un cable Ethernet (par torzado UTP Cat 5) para monitoreo remoto de parámetros y control del equipo, lo que te permite detectar variaciones futuras sin tener que revisar el equipo físicamente cada vez.
Para apagar el equipo cuando lo necesites, sigue el orden inverso: presiona el botón OFF en el panel frontal, confirma que la pantalla muestre byp (transferencia a bypass exitosa), y solo entonces baja los interruptores en este orden: baterías, power, bypass.
UPS-IND HF 1200 (6 y 10 kVA)
Doble conversión de alta frecuencia, entrada 220 V ±25%, salida configurable en 120-208-220-230-240 V, con opción de banco de baterías externo para tiempo de respaldo extendido. Revisa la ficha completa en sistemas de energía ininterrumpida.
Preguntas frecuentes
¿Qué capacidad eléctrica necesita el circuito donde instalo el UPS-IND 1206 HF?
El equipo requiere una entrada de 220 V ±25%. Confirma que tu instalación esté dentro de ese rango antes de conectar.
¿Puedo instalar el UPS-IND 1206 HF sin contratar a un electricista?
Para una instalación estándar es posible siguiendo la guía oficial, pero si tu proyecto requiere emparalelamiento de equipos, ese paso debe hacerlo un técnico certificado Industronic.
¿Qué pasa si conecto equipos que superan la capacidad del UPS?
El equipo no podrá sostener la carga correctamente y puede transferir a bypass o fallar. Verifica siempre que el voltaje de salida esté dentro del rango de tu carga conectada.
¿Cómo sé si el UPS quedó correctamente instalado y está funcionando bien?
Verifica que el voltaje de salida esté dentro del rango esperado y realiza una prueba de simulación de corte de energía para confirmar la transferencia a modo batería.
